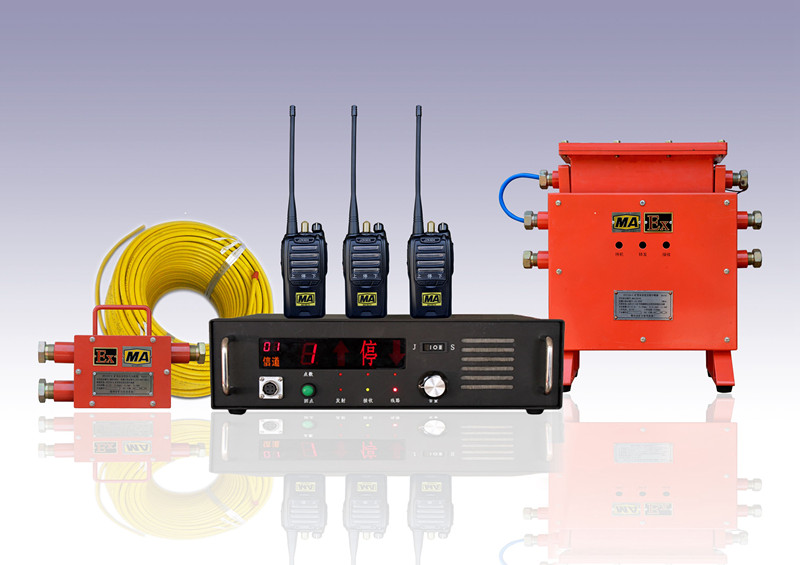

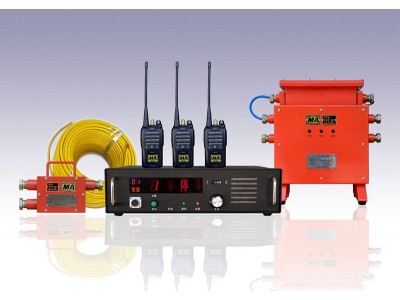

KTL153 漏泄通信系統

一、產品概述

    本公司是專業生產經營煤礦井下移動通信產品的企業，KTL153 漏泄通信系統是本公憑借多年生產經驗及現場使用情況，同煤炭系統和移動通信系統多家科研部門合作，經專業設計人員精心研制設計而成的新型井下移動通信系統。該系統具有較強的適用性和可擴展性，可以組成不同的工作規模?？蓪崿F小到一個斜井或豎井，大到整個巷道或礦區之間的通信及控制功能，可與市話通信網絡相連接，實現井下對講與地面移動通信功能。

    該系統防爆性能符合GB3836-2010 國家標準的要求，適用于煤炭、冶金、隧道等領域，安裝使用靈活性大，覆蓋范圍廣，具有多種安裝使用方式，可根據煤礦不同工作場所和使用環境組建不同的通信網絡和工作模式，使得使用效果更佳。

二、系統特點

    1、系統適用場所：煤礦斜井絞車的遙控打點和語音通信；無機繩絞車遙控打點和語音通信；豎井檢修時巡檢員與絞車司機或地面工作人員的打點和語音通信；運輸平巷內機車語音通信；運輸皮帶的值守人員與檢修人員進行語音通信或遠程遙控；采區工作面工作人員之間的語音通信等。

    2、系統具有16信道，信道容量大，工作頻點可編寫，能夠更好地在同礦井中多個水平和多個地點同時使用，互不干擾。

    3、系統具有啞音頻加密功能，發射功率可調。手持機間具有語音加密功能，更大的提高了語音通話的安全性和保密性，從而使得整個系統工作性能穩定，安全可靠，具有較高的抗干擾能力。

    4、系統具有行車方向顯示和語音播報功能，同時具有語音回執功能。此功能使得跟車員根據回執語音以確認自己發出的指令是否正確，絞車司機是否準確收到。以達到無丟點、無錯點和誤操作。

    5、系統中手持機設有急停/閉鎖功能按鍵，可進行鎖鍵控制，具有電量查詢和低電量語音預警功能。

    6、系統具有急停/閉鎖功能，具有遠程遙控功能，調度臺具有絞車電控接點，與絞車電控接點連接后，可通過手持機遠程遙控功能，實現絞車、無極繩絞車、皮帶等無人值守的目的。

    7、系統具有有線電話匯接功能，通過調度臺與有線電話匯接后，用戶可通過調度臺轉接功能，實現地面移動電話或固定電話直接與井下移動對講機進行語音通信。

    8、系統中的產品，結構設計具有防塵、防水、防潮、防腐、耐機械沖擊等良好的防護性能。

三、系統的實現功能和解決方案

    1、斜井人車信號（絞車遠程操控）

    能實現煤礦斜井人車的無線打點信號和語音通信功能：手持機具有送話和打點功能鍵，當調度臺收到手持機打點信號后，根據收到的點數計數并顯示行車方向，同時發出語音提示并反饋給手持機，調度臺根據點數輸出脈沖信號去控制絞車房燈鈴工作，以警示絞車司機按點開車。

    如將本系統中調度臺電控輸出接口與絞車電控相連接，通過手持機遙控打點，也可實現絞車的無線遙控駕駛功能，從而達到絞車無人值守的目的。

    系統具有急停/閉鎖功能：調度臺急停/閉鎖輸出端口與絞車電控急停/閉鎖接口串接，當出現緊急情況時，跟車員利用手持機發“長”停點，可將絞車緊急停車，故障排出后，手持機發正常開車點，方可開車，否則絞車無法啟動。

    通過有線匯接功能，能實現地面市話或移動手機同井下工作人員的語音通信功能。

   2、豎井提升信號檢修

能實現煤礦豎井罐籠提升信號或巡檢通信功能：豎井罐籠檢修時，巡檢員可與絞車司機或井上工作人員之間進行遙控打點和語音通信。

通過有線匯接功能，能實現地面市話或移動手機同井下工作人員的語音通信功能。

    3、煤礦井下機車通信

能實現煤礦井下運輸大巷的機車通訊功能。通過有線匯接功能，能實現地面市話或移動手機同井下工作人員的語音通信功能。

    4、無極繩絞車信號通信及遠程操控

能實現煤礦井下無極繩絞車的無線打點信號和語音通信功能：手持機具有通話和打點功能鍵，當調度臺收到手持機打點信號后，根據收到的點數計數并顯示行車方向，同時發出語音提示并反饋給手持機，絞車司機根據收到的點數和語音提示操作絞車運行。

如將本系統中調度臺電控輸出接口與絞車電控相連接，通過手持機遙控打點，也可實現絞車的無線遙控駕駛功能，從而達到無極繩絞車無人值守的目的。

系統具有急停/閉鎖功能：調度臺急停/閉鎖輸出端口與絞車電控急停/閉鎖接口串接，當出現緊急情況時，跟車員利用手持機發“長”停點，可將絞車緊急停車，故障排出后，手持機發正常開車點，方可開車，否則絞車無法啟動。

通過有線匯接功能，能實現地面市話或移動手機同井下工作人員的語音通信功能。

5、井下皮帶運輸機遠程遙控和語音通信

能實現煤礦井下皮帶運輸機的遠程遙控和語音通信功能：皮帶值守人員與工作人員或檢修人員之間可進行語音通信。

如將本系統中調度臺電控輸出接口與皮帶電控相連接，通過手持機遙控打點，可實現皮帶的遠程遙控功能。

系統通過有線匯接功能，能實現地面市話或移動手機同井下工作人員的語音通信功能。
