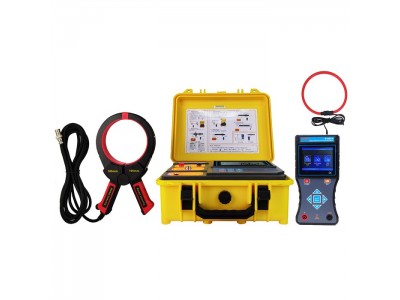

S180D+帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。
發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。
接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，關機自動保存標定數據；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
發射機規格
功 能
發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電 源
11.1V大容量可充鋰電池，充滿電連續工作約8小時
輸出方式
帶電識別時卡鉗耦合；停電識別時直連輸出
發射頻率
625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓
500V（停電識別時）
脈沖電流
最大5A（取決于回路電阻的大?。?/span>
脈沖頻率
1次/秒
脈沖寬度
2ms
測試線長
3米，帶鱷魚夾，紅黑各1條
發射鉗尺寸
長寬厚320mm×180mm×35mm
發射鉗內徑
φ125mm
發射鉗線長
4m
接地針尺寸
長寬厚225mm×100mm×10mm
發射機尺寸
320mm×275mm×145mm
顯示模式
超大LCD實時顯示剩余電池電壓，具有背光燈
LCD尺寸
長寬128mm×75mm；顯示域124mm×67mm
外包裝尺寸
長寬高400mm×245mm×335mm
工作溫度
-10℃～40℃
存儲條件
-20℃~50℃，≤95％RH, 無結露
背光控制
有，白色背光燈
工作溫度
-10℃～40℃
存儲條件
-20℃~50℃，≤95％RH, 無結露
儀表質量
發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機）
電池電量
當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機
充 電 器
12.6V DC充電器
充電接口
圓形充電接口，DC標識
抗 壓
發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐 壓
AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性
IEC61326(EMC)
參考安規
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
接收機規格
|
功 能 |
帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
|
電 源 |
7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
|
接收頻率 |
625Hz、1562Hz、2500Hz、10KHz（帶電識別時，按左右箭頭鍵調節接收頻率大小） |
|
增益強度 |
1dB、10dB、20dB按左右箭頭鍵調節增益強度 |
|
額定電流 |
約300mA max |
|
顯示模式 |
3.5寸真彩液晶屏顯示，彩色圖標指示 |
|
信號標定 |
可標定電纜數量：1～10條（帶電識別時） |
|
有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 |
|
|
具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定 |
|
|
方向識別 |
有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
|
識別成功 |
電纜識別成功綠色打鉤圖標指示（√） |
|
非目標電纜 |
非目標電纜紅橙色打叉圖標指示（×） |
|
接收機尺寸 |
長寬厚207mm×101mm×45mm |
|
柔性電流鉗 |
長約630mm，線徑6 mm或12.5mm |
|
線圈內徑 |
φ200mm（可以根據需要定制更大口徑） |
|
引線長度 |
柔性電流鉗引線長度：2m |
|
電壓測試線 |
長1m (紅黑各1條) |
|
檢測范圍 |
停電識別：線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號；檢測回路電阻為8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) |
|
帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里，主要由接地電阻與線纜電阻決定) |
|
|
量程 |
交流電壓： 0.00V～600V(50Hz/60Hz) |
|
交流電流： 0.00A～5000A(50Hz/60Hz) |
|
|
電流頻率： 45Hz~70Hz |
|
|
精度 |
交流電壓：±2%±3dgt |
|
交流電流：±2%±3dgt |
|
|
電流頻率：±2Hz |
|
|
識別信號 |
彩色信號幅度和數字顯示 |
|
檢測速率 |
約1次/秒 |
|
增益調節 |
測試界面下，按左右箭頭鍵調節信號放大倍數，使接收信號有效并穩定顯示 |
|
背光控制 |
開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度 |
|
自動關機 |
開機約1小時后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電 |
|
充 電 器 |
9V DC充電器 |
|
充電接口 |
USB充電接口 |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃~50℃，≤95％RH, 無結露 |
|
接收機質量 |
電流鉗172g；接收機370g(帶電池) |
|
耐 壓 |
AC2000V/rms(外殼前后兩端之前) |
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
裝箱單
|
發射機 |
1臺 |
|
接收機 |
1臺 |
|
工具包 |
1個 |
|
發射電流鉗 |
1把 |
|
接收柔性電流鉗 |
1把 |
|
鱷魚夾測試線 |
2條（紅黑各1條） |
|
表筆測試線 |
2條（紅黑各1條） |
|
接地針 |
2根 |
|
9V USB充電器、充電線 |
1套（接收機用） |
|
12.6V充電器 |
1個（發射機用） |
|
7.4V鋰電池 |
1組(接收機內) |
|
11.1V 鋰電池 |
1組(發射機內) |
|
說明書、保修卡、合格證 |
1份 |
