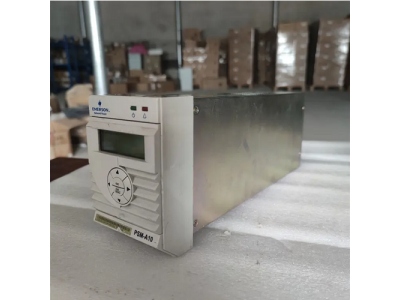

PSM-A10直流屏監控系統功能特點說明

PSM-A10監控系統是為滿足用戶常規通信電源系統而設計的一款典型監控，其主要適用于65Ah -- 1000Ah系統，電池巡檢是通過擴展方式實現，通過RS485接口與該監kong器聯機，可實現2組24節電池巡檢功能，實現10路支路開關跳閘故障檢測。該監kong器的特點是集中一體式加擴展單元的組合結構，接線簡單，安裝方便。

★PSM-A10監控系統性能與特點

1 性能齊全的檢測功能，充電系統包括主監控、電源充電模塊和電池巡檢單元，可以精que的監測系統各種運行參數；

2 嚴密的控制功能，包括對電池的智能化充放電管理（嚴格控制電池充電電壓電流，延長電池使用壽命）、智能型模塊開關機和電壓電流控制；

3 多途徑告警功能，當系統出現異常時，立即產生聲光告警、啟動故障繼電器并通過RS485傳送到后臺，便于機房無人值守的科學化管理；

4 周全的設置功能，可靈活對系統進行配置（如模塊數量、電池節數等）、設定各參數上下報警限、設定電流傳感器變比；

5 采用電力部標準通信協議，提供RS485串行通信接口，方便與電力自動化系統對接，實現對電源系統“四遙”功能，從而達到無人值守的自動化管理的目的；

6 可以查詢當前故障和歷史故障，且斷電保存30條歷史故障。

7 具有閃光功能，zui大電流450mA ，頻率65次/分鐘

8 有故障時，紅燈閃爍，同時蜂鳴器告警；蜂鳴器60s后自動關閉告警；非主屏幕時，90s后自動返回主屏幕，防止誤操作。

9 三相交流電壓檢測，過壓、欠壓、缺相、停電告警；

10 可檢測10路支路饋線開關狀態或跳閘告警；

11 可根據用戶需求通過RS485接口擴展zui多19路電池巡檢（配1臺電池巡檢單元）；

★電池充電管理：

系統監控根據設置的充電參數，自動完成電池充電程序：

1 正常充電程序（恒流恒壓過程）：

在浮充狀態下當電池充電電流達到0.033C10A時轉均充，在20分鐘內如果電池電流降到轉換電流以下，則立即轉浮充，否則繼續均充，用0.1C10A恒流充電，電壓達到整定值（2.30–2.40）V×n（n為單體電池節數）時，微機控制充電裝置自動轉為恒壓充電，當充電電流逐漸減小，達到0.02CA時，微機開始計時，3小時（可設置）后，微機控制充電裝置自動轉為浮充電狀態運行，電壓為（2.23-2.28）V×n。

2 長期浮充充電程序：

正常運行浮充狀態下每隔1-3個月（可設置）,微機控制充電裝置自動轉入恒流充電狀態運行，按閥控式密封鉛酸蓄電池正常充電程序進行充電。

3 交流電源恢復程序：

交流上電時，系統自動進入均充狀態，在20分鐘內如果電池電流降到轉換電流以下，則立即轉浮充，否則繼續均充，按上述1）執行充電過程。

★電池溫度補償：

閥控式密封鉛酸蓄電池在不同的溫度下必須對蓄電池充電電壓做相應的調整才能保障電池處于理想狀態，電池管理系統可以監測電池溫度；用戶可根據電池廠家提供的參數，選擇使用電池溫度補償功能，選擇此功能后系統監測電池溫度，自動調整電池充電電壓，使電池工作在理想狀態。

★二次下電功能：

當交流停電時（交流正常時不動作），電池組對負載供電，電壓不斷下降，當電池電壓降到預定一次下電電壓值時，則di一個繼電器會動作，將次要負載切掉從而bao證重要負載不受影響，當電池電壓繼續下降到電池保護值時，則第二個繼電器動作使電池與系統脫離以保護電池不再shen度放電。直至交流電恢復，則將兩個繼電器吸合，系統正常工作。
