一．     技術規范：

1.     線材直徑：9.5mm，12 mm

2.     成盤直徑：∮600X∮1400X860  mm

3.     收桿轉速(最高)：105 r/min(v=2.5 m/s)

4.     電機規格：　

收桿電機：Y180M-4,18.5Kw

二．     機器用途：

本設備專為鋁及其合金桿材收卷成盤而用。

三．     機器結構說明

本設備由下列主要部件組成：4000放線架，校直裝置，單模圓度校正機構，排線及收桿裝置，電氣控制系統。

1.     4000放線架：

放線架由焊接支架，護線筒，過線滾筒組成。支架由槽鋼焊接而成，護線筒使桿材沿中心向上引出，并防止桿材紊亂，過線滾筒兩端裝有軸承，轉動靈活，可防止桿材的劃傷。

2.     校直裝置

由5組校直機構組成。皆為復合“井”字形校直輥，輥間隙上下可調，達到精確校直的目的。

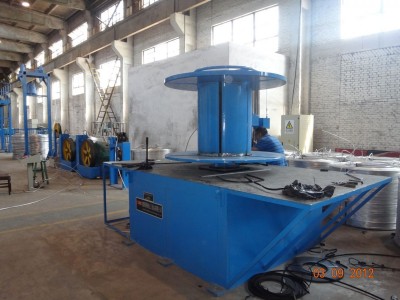

3.     排線及收桿裝置

　 由支架，傳動系統，排線絲桿，收桿線盤組成。傳動系統由18.5Kw交流電機驅動，經齒輪減速器使收桿線盤旋轉，為立式傳動形式。收桿線盤為立式，上端擋板可拆卸，以卸下成盤后的桿材。內盤芯由3片弧板組成，通過連桿機構使其收縮擴張，方便上下盤。

    排線部分由主傳動軸通過一組鏈輪傳動，經過蝸輪減速箱帶動排線絲桿上下移動。排線絲桿為雙向絲桿，自動實現上下?lián)Q向。擺臂式導向輪使桿材與收桿裝置更接近，有利于收桿過程穩定。

4.     電氣控制系統見電氣說明書。

五．傳動概述

傳動系統由18.5Kw交流電機驅動，經齒輪減速器使收桿線盤旋轉，為立式傳動形式。

排線部分由主傳動軸通過一組鏈輪傳動，經過蝸輪減速箱帶動排線絲桿轉動，并使排線支座上下移動。排線絲桿為雙向絲桿，自動實現上下?lián)Q向。
