在前幾個專題，討論了直流屏充電模塊、監控模塊和防雷系統常見故障分析和處理方法，本專題主要就艾默生(EMERSON)絕緣監測儀（包括JYM-M2主機和JYM-S2從機）的故障判斷和處理作一介紹。

JYM-II或JYM-IIA主機故障處理：

正常情況下，艾默生(EMERSON)JYM-II或JYM-IIA絕緣儀主機面板的電源指示燈在上電之后將一直常亮。運行燈在整定或支路巡檢時隔2秒閃爍一次，其它運行狀態下為常亮。告警燈在報出I段或II段母線絕緣下降時常亮，否則熄滅。如果主機出現以下異常情況，請按照提示排除故障。如果故障仍然不能排除，請聯系艾默生公司。

1．JYM-II或JYM-IIA主機上電后，主機前面板的指示燈都不亮。

絕緣儀內部輔助電源沒有輸出。查看I段輸入接線是否正確，正負極性有沒有接反。然后用萬用表檢測I段輸入是否有80～320Vdc的電壓。

2．直流屏監控模塊出現絕緣儀主機通訊故障告警

查看直流屏中監控模塊（PSM-E20、PSM-E10、PSM-E11）和JYM-II或JYM-IIA主機的通訊線連接是否正常。T＋、T－端是否對應。監控模塊中關于絕緣儀主機的通訊口、主機地址（應為96）設置是否正確，如果不正確，重新設置后復位監控模塊。

3．模擬接地故障時，JYM-II或JYM-IIA絕緣儀主機不報系統絕緣故障

檢查JYM-II或JYM-IIA絕緣儀主機的機殼是否與機柜地（大地）可靠連接。絕緣告警門限設置值是否過小。實際模擬接地電阻是否大于告警門限。

4．直流屏監控模塊出現母線交流過大告警

母線對地存在較大的工頻交流信號，請用示波器查看并排除交流干擾。

艾默生JYM-I老式的絕緣儀（已停產，只保障備件供應和維修）的故障處理也可參照上文。

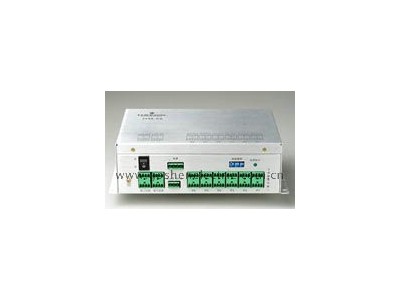

JYM-S或JYM-S2從機故障處理：

正常情況下，JYM-S或JYM-S2從機的運行燈在整定或支路巡檢時每切換一個支路（約2S）閃爍一次，其它時間為常亮。如果從機出現以下異常情況，請按照提示排除故障。如果故障仍然不能排除，請聯系艾默生公司。

1．JYM-S或JYM-S2從機上電后，運行燈不亮

從機內部輔助電源沒有輸出。查看電源輸入接線是否正確。正負極性有沒有搞反。用萬用表檢測電源輸入是否存在80～320Vdc的電壓。

2．直流屏監控模塊（PSM-E20、PSM-E10、PSM-E11）出現某一從機通訊中斷告警

JYM-II或JYM-IIA絕緣儀主機與從機的通訊線連接是否正確。有多個JYM-S或JYM-S2從機時要確認從機與從機的級聯端子接線是否正確。從機地址撥碼是否正確，從機地址要連續設置，且任意兩個從機地址不能重復。例如絕緣儀只監控一段母線，所帶從機數為5個（包括主機自帶的地址為0的從機），則其余4個從機地址要連續撥碼為1～4。若絕緣儀監控兩段母線，兩段母線上所帶從機都為10個（包括主機自帶的地址為0的從機），則I段上其余從機地址要連續撥碼為1～9，II段上的從機地址要連續撥碼為16～25。

3．模擬接地故障時，直流屏監控模塊出現系統絕緣故障告警，但未出現支路接地故障告警

先確認接地支路的互感器連接是否正常，整定完后若支路互感器連接正常，則支路電阻會顯示為111.0k，否則會顯示為100.0k。查看是否有母線交流過大告警，母線對地存在較大工頻交流電壓時，不執行支路巡檢，故查不出接地支路。若前兩個原因都不是，再用監控模塊查看該支路的接地電阻和電容數據。若支路接地電阻顯示為113k或117k，表示該支路互感器信號受到干擾，須復位從機以便重新整定并檢測。艾默生認證合作伙伴廣深直流屏技術服務中心銷售艾默生直流屏部件備件并提供技術支持 。
