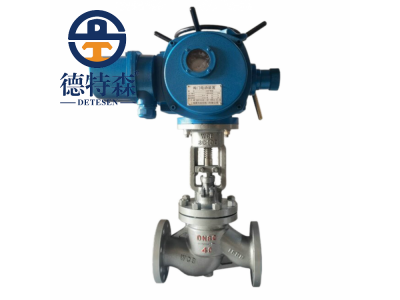

截止閥（Stop valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

　　截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

　　截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

　　截止閥的分類

　　1.根據截止閥的通道方向，分為：

　　1）直通式截止閥

　　2）直流式截止閥：在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。

　　3）角式截止閥：在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。

　　4）柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。

　　2.根據截止閥閥桿上螺紋的位置可分：

　　1）上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體的外面。其優點是閥桿不受介質侵蝕，便于潤滑，此種結構采用比較普遍。

　　2）下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸，易受侵蝕，并無法潤滑。此種結構用于小口徑和溫度不高的地方。

　　截止閥具有以下優點：

　　1、結構簡單，制造和維修比較方便。

　　2、工作行程小，啟閉時間短。

　　3、密封性好，密封面間磨擦力小，壽命較長。

　　截止閥的缺點如下：

　　1、流體阻力大，開啟和關閉時所需力較大。

　　2、不適用于帶顆粒、粘度較大、易結焦的介質。

　　3、調節性能較差。

　　截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。

　　截止閥的結構形式：

　　截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

　　截止閥的安裝與維護應注意以下事項：

　　1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

　　2、手輪、手柄及傳動機構，不允許作起吊用。

　　3、介質的流向應與閥體所示箭頭方向一致。

　　截止閥的主要標準：

　　1、GB12233-89《通用閥門 鐵質截止閥與升降式止回閥》

　　2、GB12235-89《通用閥門 法蘭連接鋼制截止閥與升降止回閥》

　　3、JB/T53174-94《截止閥 產品質量分等》

　　4、JB/T53165-92《高壓平衡截止閥》

　　5、GB/T587-93《船用法蘭青銅截止閥》

　　6、GB/T590-93《船用法蘭鑄鐵截止閥》

　　7、GB8464-87《內螺紋連接閘閥、截止閥、球閥、止回閥、基本尺寸、鐵制截止閥》

8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》
