沈陽博耐斯閥門制造有限公司氣動調節閥產品概述

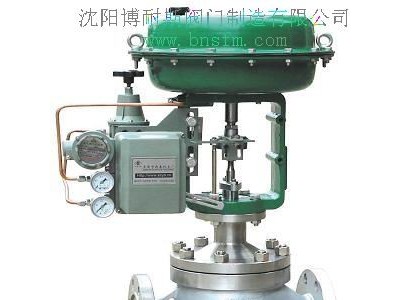

ZXP、ZXN/ZMAP、ZMAN型氣動單座、雙座調節閥（氣動薄膜單座調節閥、氣動薄膜雙座調節閥），是由多彈簧氣動薄膜執行機構和直通雙導向式單座、雙座閥組成，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性好，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。

沈陽博耐斯閥門制造有限公司氣動調節閥產品特點

１．ZXP、ZMAN型氣動單座、雙座調節閥（氣動薄膜單座調節閥、氣動薄膜雙座調節閥）是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數的調節控制。
2．ZMAP、ZMAN型氣動單座、雙座調節閥（氣動薄膜單座調節閥、氣動薄膜雙座調節閥）按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移）。《B型》
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）。《K型》
3．ZMAP型氣動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，適用于允許泄漏小且閥前閥后壓差不大的工作場合。
4．ZMAN型氣動雙座調節閥為直通雙座鑄造球形閥，雙座柱塞型閥芯，適用于壓差大、流量大且不是很清潔的介質和泄漏要求不嚴格的場合。
5．ZMAP型氣動單座調節閥為直通低流阻單座上、下雙導向式結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好，適用于對介質泄漏量及調節精細度有嚴格要求的場合，但由于閥結構上的原因，上下閥桿的不平衡力較大，尤其在公稱通徑大的工況下更為突出，因而該閥只適合于工作壓差較小的場合。
6．ZMAN型氣動雙座調節閥為直通低流阻雙座上、下雙導向式結構，閥芯在位移過程中穩定耐用，雙座閥閥體內有兩個閥芯閥座組成，流體介質通過上下閥芯閥座流出，具有流量大、允許壓差大、不平衡力小，是一種平衡式結構雙座閥。
7．通過改變閥芯形狀的設計；不同的閥芯形狀會有不同流量特性：等百分比（對數）性、直線性。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

沈陽博耐斯閥門制造有限公司氣動調節閥執行機構

ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不穩定等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤及其它零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式有利于不同彈簧范圍的組配。可調零功能則提高了線性度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯的定位。http://www.bnsfm.com 024-62657366
