C18150鉻鋯銅簡(jiǎn)介

C18150是鉻鋯銅牌號(hào)之一,有良好的導(dǎo)電性,導(dǎo)熱性,硬度高,耐磨抗爆,抗裂性以及軟化溫度高,焊接時(shí)電極損耗少,焊接速度快,焊接總成本低,適合作為熔接焊機(jī)的電極有關(guān)管件,但對(duì)電鍍工件表現(xiàn)一般。



鉻鋯銅特點(diǎn)

鉻鋯銅(CuCrZr)化學(xué)成分(質(zhì)量分?jǐn)?shù))%( Cr:0.25-0.65, Zr:0.08-0.20)硬 度(HRB78-83)導(dǎo)電率 43ms/m 軟化溫度 550℃ 特點(diǎn):具有較高的強(qiáng)度和硬度,導(dǎo)電性和導(dǎo)熱性,耐磨性和減磨性好,經(jīng)時(shí)效處理后硬度、強(qiáng)度、導(dǎo)電性和導(dǎo)熱性均顯著提高,易于焊接。廣泛用于電機(jī)整流子,點(diǎn)焊機(jī),縫焊機(jī),對(duì)焊機(jī)用電極,以及其他高溫要求強(qiáng)度、硬度、導(dǎo)電性、導(dǎo)墊性的零件。用制作電火花電極能電蝕出比較理想的鏡面,同時(shí)直立性能好,能完成打薄片等純紅銅難以達(dá)到的效果對(duì)鎢鋼等難加工材質(zhì)表現(xiàn)良好。



鉻鋯銅有良好的導(dǎo)電性,導(dǎo)熱性,硬度高,耐磨抗爆,抗裂性以及軟化溫度高,焊接時(shí)電極損耗少,焊接速度快,焊接總成本低,適合作為熔接焊機(jī)的電極有關(guān)管件,但對(duì)電鍍工件表現(xiàn)一般。

應(yīng)用:此產(chǎn)品廣泛應(yīng)用于汽車、摩托車、制桶(罐)等機(jī)械制造工業(yè)的焊接、導(dǎo)電嘴、開關(guān)觸頭、模具塊、焊機(jī)輔助裝置用各種物料。

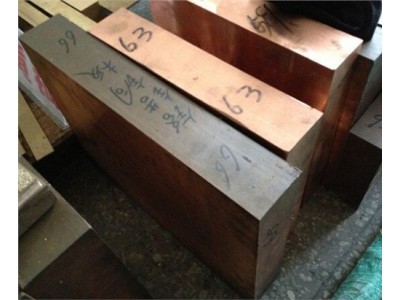

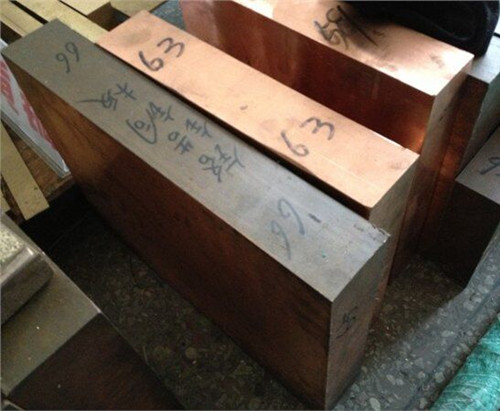

規(guī)格:棒材、板材規(guī)格齊全,并可根據(jù)客戶要求定制。

品質(zhì)要求:

1.電導(dǎo)率測(cè)量用渦流電導(dǎo)儀,測(cè)三點(diǎn)取平均值 ≥44MS/M

2.硬度以洛氏硬度標(biāo)準(zhǔn), 取三點(diǎn)取平均值 ≥78HRB

3.軟化溫度實(shí)驗(yàn),爐溫 550℃ 保持兩小時(shí)后,淬水冷卻后與原始硬度比較不能降低15%以上

物理指標(biāo):硬度: >75HRB,導(dǎo)電率:>75%IACS,軟化溫度:550℃



C18150化學(xué)成份

鋁 Al: 0.1-0.25,

鎂 Mg: 0.1-0.25,

鉻 Cr: 0.65,

鋯 Zr:0.65,

鐵 Fe:0.05,

硅 Si:0.05,

磷 P:0.01,

雜質(zhì)總和:0.2



C18150力學(xué)性能

抗拉強(qiáng)度為(δb/MPa):540-640,

硬度為HRB:78-88,HV:160-185.





C18150電阻焊電極

鉻鋯銅通過熱處理與冷加工相結(jié)合的方法來保證性能,它可以獲得佳的力學(xué)性能和物理性能,所以用來做一般用途的電阻焊電極,主要作為點(diǎn)焊或縫焊低碳鋼、鍍層鋼板的電極,也可以作為焊低碳鋼時(shí)的電極

握桿、軸和襯墊材料,或作為焊低碳鋼時(shí)的電極握桿、軸和襯墊材料,或作為凸焊機(jī)的大型模具、夾具。
