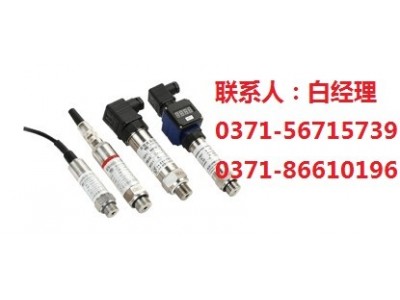

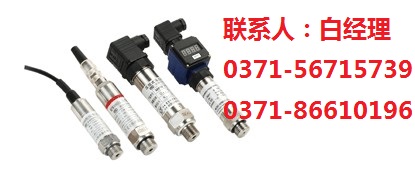

麥克，MPM480，壓力變送器，傳感器，MPM480(0-10MPA)E22B1C1G，表壓型，麥克傳感器，鄭州亞比蘭，現貨促銷，原裝正品

產品概述

MPM480型壓阻式壓力變送器采用帶不銹鋼隔離膜的壓阻式OEM壓力傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償。信號處理電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。該產品以其優良的可靠性、靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業過程現場的壓力測量和控制中。



產品特點

?量程覆蓋范圍寬；
?全不銹鋼結構，壓力接口形式多樣，具有齊平膜型、衛生型、防腐型等多種形式，防護等級IP65；
?輸出信號形式多樣，現場可調校，可顯示；
?反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
?本安防爆型產品符合GB3836.4標準要求，取得了防爆合格證，防爆標志為ExiaⅡCT6；
?隔爆型產品符合GB3836.2的要求規定，取得了隔爆證書，防爆標志為ExdⅡCT6；
?船用型產品符合CCS《鋼質海船入級規范》（2006）的要求，獲得了船用產品型式認可證書；
?產品已取得CE認證和RoHS認證；
?產品已獲國家，號是ZL002 26957.0。
性能參數



測量范圍：    -0.1…0～0.01…100MPa
過    載：    1.5倍滿量程壓力或110MPa（取zui小值）
壓力類型：表壓或絕壓或密封表壓型
精  確  度：±0.25%FS（典型）；         ±0.5%FS（zui大）
*穩定性：±0.1%FS/年（典型）；       ±0.2%FS/年（zui大）零點溫度漂移：±0.03%FS/℃（≤100kPa）；  ±0.02%FS/℃（＞100kPa）
滿度溫度漂移：±0.03%FS/℃（≤100kPa）；  ±0.02%FS/℃（＞100kPa）
工作溫度： -30℃～80℃；              防爆型：-10℃～60℃貯存溫度：-40℃～120℃
供電電源：15～28VDC（本安型經安全柵供電）     15～28VDC              15～28VDC
輸出信號：4～20mADC                           0～10/20mADC           0/1～5/10VDC
傳輸方式：二線                      三線                    三線
負載電阻：≤（U-15）/0.02Ω         ≤（U-15）/0.02Ω       ＞5k
外殼防護：電纜線和接插件連接均為IP65
電氣連接：接插件或電纜1.5米殼    體：不銹鋼1Cr18Ni9Ti
膜    片：不銹鋼316L
O 型 圈：氟橡膠
橡膠套管：橡膠

---



---



---



負載特性





外形結構

非隔爆型產品的外形圖

                 B1接插件連接式外形圖                                                      B2電纜連接式外形圖





接插件外形及排列



隔爆型產品的外形圖











MPM480	型壓阻式壓力變送器
	量程	測量范圍-0.1…0～0.01…100MPa
	[0～X]kPa或MPa	X：實際測量量程
		代號	輸出信號
		E	4～20mADC
		F	1～5VDC
		J	0～5VDC
		Q	0～10mAC
		U	0～20mAC
		V	0～10VDC
			代號	結構材料
				隔離膜片	接口	殼體
			22	不銹鋼316L	不銹鋼	不銹鋼
			25	鉭	不銹鋼	不銹鋼
			35	鉭	哈氏合金C	不銹鋼
				代號	附加功能
				B1	接插件連接輸出
				B2	電纜線連接輸出線長：1.5m
				P	齊平膜片型0～70kPa…35MPa，G1/2外螺紋壓力接口
				P3	衛生型：-0.1…0～0.02…2MPa，DN25卡箍式連接
				M3	位LCD數顯表頭（僅4～20mA輸出）
				M4	位LED數顯表頭（僅4～20mA輸出）
				d	隔爆型ExdⅡCT6
				i	本安防爆型ExiaⅡCT6
				T	船用產品
				C1	M20×1.5外螺紋壓力接口，端面密封
				C3	G1/2外螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				G	表壓型
				A	絕壓型
				S	密封表壓型
MPM480	[0～100]kPa	E	22	B1PC3G	完整的型號規格



選型提示
1、選型時請注意被測介質要與接觸介質的產品部分相兼。
2、需要零位壓力為負壓的變送器時，請?jiān)谟嗀洉r(shí)注明量程范圍。
3、訂貨時請注意防爆型產品、船用產品不包含數顯表頭。
4、訂購帶LCD或LED表頭的變送器時，變送器的供電電源應不低于20VDC。
5、為確保產品可靠工作，建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地。
6、特殊要求，敬請與本公司商洽，并在訂單中注明。
7、選M3時，變送器環境溫度范圍為-20～60℃；選M4時，變送器環境溫度范圍為-30～70℃。
