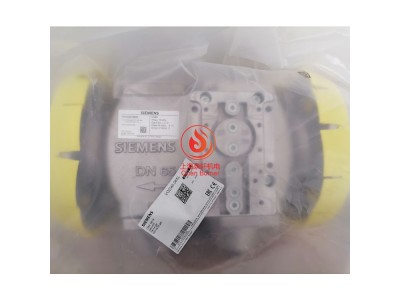

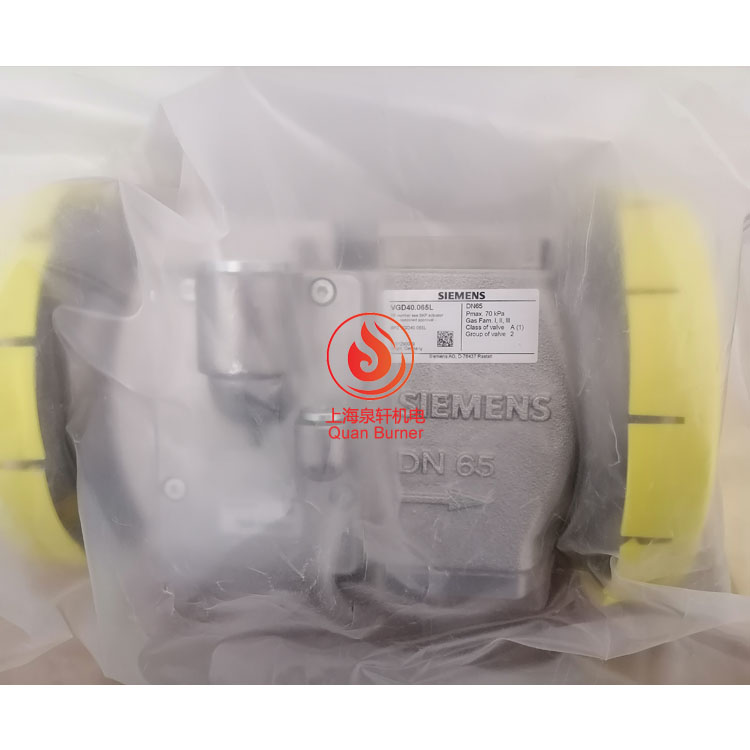

VGD40.065L西門子燃氣電磁閥組

燃氣燃燒設備中與強制鼓風燃燒器連接的燃氣管道中。

VGD 用作：

切斷閥（與 SKP15 組合）

具有切斷功能的調節閥（與 SKP25、SKP55 或 SKP75 組合）

對于 SKP25：脈沖管路（壓力反饋）可以連接至 VGD

對于 SKP75：脈沖管路（壓力反饋）必須從燃氣管道上 VGD 后取壓，取壓距離超過 3 至 5 倍管徑。

請檢查 AGF10 上的螺栓是否已完全擰緊以及與所有部件連接的接頭是否已密封

確定 AGF10 和 VGD 間已安裝 O 形墊圈或法蘭墊圈

對于外部潮濕影響的建議：墊片套件 AGA66（IP65 套件）

請將電液動 SKP15 安裝在燃氣組合閥進口端，將內置調節裝置的 SKPx5（SKP25、SKP55 或 SKP75）

安裝在 VGD 出口端在燃燒器待機模式下，VGD40 可以承受 150 kPa 的氣體壓力負載。

在存在 150 kPa壓力的條件下，VGD40 依然能夠牢牢關閉。

入口端安裝有壓力關斷裝置。

不會影響正常功能和外部氣密性。

根據 VGD40 的內部結構設計，進口壓力上升會導致閥門關閉（等級 A 遵守 EN 161）。

出于保護燃燒器（燃氣消耗裝置）燃氣閥目的的供應調壓閥或燃氣放散閥可以在以下條件時省去。
