真空絕熱管技術設計及特點
1、內管在液氮溫度下，收縮率0.3％，對于剛性管，設置必要補償器；
2、在管道上安裝高真空多層絕熱低溫截止閥、止回閥、緊急切斷閥以及安全泄放系統；
3、撐插式真空連接接頭連接漏熱小、無結霜、不結霜
4、內、外管均為奧氏體不銹鋼06Cr19Ni10（或根絕客戶要求定做）
5、夾層中采用先進的專用多層絕熱材料以及氣體吸附劑
6、導熱系數低的支撐
7、應用領域：工業氣體、醫學、生物、電子、航空、汽車、飲料等多個行業
8、輸送介質：液氮（LIN）、液氬（LAr）、液氧（LOX）、液化天然氣（LNG）.

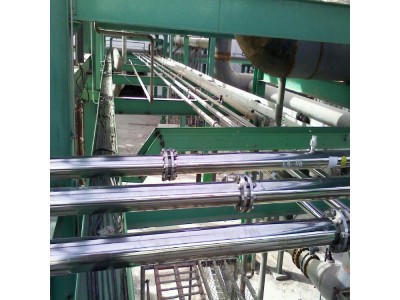

真空絕熱管的安裝特點
1、插拔式連接，通稱為真空法蘭連接，分段制作，管段之間采用真空法蘭連接
2、焊接式連接，通稱為焊接連接，分段制作低溫絕熱管的接頭焊接，采用現場保溫
3、專業人員指導安裝
4、縮短安裝時間，節省安裝工作量，降低安裝成本
真空絕熱管道規格及主要技術參數 | |||||||||||||
規格（mm) | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN225 |
內管（mm) | Φ20 | Φ25 | Φ32 | Φ38 | Φ45 | Φ57 | Φ76 | Φ89 | Φ108 | Φ133 | Φ159 | Φ219 | Φ245 |
外管（mm) | Φ76 | Φ76 | Φ89 | Φ108 | Φ108 | Φ114 | Φ133 | Φ159 | Φ168 | Φ219 | Φ219 | Φ273 | Φ325 |
漏熱量（W/m) | 0.49 | 0.53 | 0.63 | 0.76 | 0.90 | 1.01 | 1.30 | 1.59 | 1.93 | 2.40 | 2.87 | 3.82 | 4.29 |
工作壓力 | ≤4MPa（根據用戶實際要求設計） | ||||||||||||
設計溫度 | -196℃ | ||||||||||||
輸送介質 | LNG、LOX、LIN、LAr、LHe等 | ||||||||||||
真空夾層漏率Pa·m3/s | ≤1X10-10 | ||||||||||||
真空夾層漏放氣速率Pa·m3/s | ≤1X10-8 | ||||||||||||
封口真空度Pa | ≤5X10-2 | ||||||||||||
液氮溫度下真空度Pa | ≤5X10-3 | ||||||||||||
環境溫度 | -40℃~60℃ | ||||||||||||
夾層安全裝置開啟壓力 | 0.2MPa | ||||||||||||
