XH機械式光開關


品牌: 機械式光開關XH-OSW-1X2
工作波長: 850/980/1310nm可定制
波長范圍: 800~1310nm可定制
單價: 500.00元/臺
起訂: 1 臺
供貨總量: 1000 臺
發貨期限: 自買家付款之日起 3 天內發貨
所在地: 廣西 南寧市
有效期至: 長期有效
最后更新: 2023-08-04 09:57
瀏覽次數: 644

公司基本資料信息
詳細說明

產品描述:

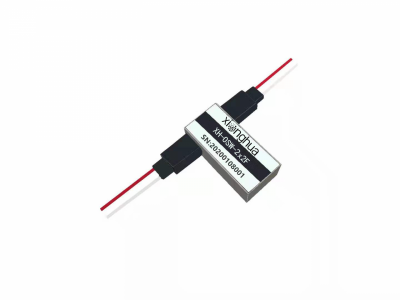

XH-OSW-1X2機械式光開關是一種光路控制器件,有著控制光路和轉換光路的作用;可實現2路光信號輸入,選擇其中1路的信號輸出(支持雙向使用)。在光通信應用中具有重要作用。光開關主要應用于光傳輸系統中的多路光監控、LAN多光源/探測器自動換接,以及光傳感多點動態監測系統光測試系統中用于光纖、光器件、網絡和野外工程光纜測試;光器件裝調。

產品特點:


 ●低插入損耗、波長范圍寬

 ●低信道串擾、高穩定性、高可靠性

 ●控制簡單、尺寸小、方便嵌入電路板

 ●可選擇鎖定及非鎖定控制類型

參數指標:

參數

參數值

型號

XH-OSW-1X2

插入損耗(dB)

典型值0.5       最大值1.0

波長范圍

800~1310

1260~1650

工作波長

850/980/1310

1310/1550/1625

回波損耗(dB)

多模≥30

單模 ≥50

信道串擾(dB)

多模≥ 35

單模 ≥55

偏振相關損耗(dB)

0.05

波長相關損耗(dB)

0.25

溫度相關損耗(dB)

0.25

重復性(dB)

±0.02

切換次數(Times)

107

切換時間

8

傳輸功率(mW)

500

工作電壓(V)

3 or 5

工作溫度(℃)

-20~+70

存儲溫度(℃)

 -40~+85

封裝尺寸

(L)27.0×(W)12×(H)8.2±0.2

管腳定義:

產品類型

光路

電驅動

狀態監測

1x2

通道

1

5

6

10

2-3

3-4

7-8

8-9

鎖定

P1-P2

--

--

GND

V+

閉合

斷開

斷開

閉合

P1-P3

V+

GND

--

V+

斷開

閉合

閉合

斷開

鎖定

P1-P2

--

--

--

--

閉合

斷開

斷開

閉合

P1-P3

V+

--

--

GND

斷開

閉合

閉合

斷開

訂購信息 : XH-OSW-1X2-A-B-C-D-E-F-G

測試波長(A)

光纖類型(B)

工作電源(C)

開關類型(D)

保護套管E)

光纖長度(F)

連接頭(G)

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310nm/1550nm

X:其它

SM:SM,9/125

M5:MM,50/125

M6:MM,62.5/125

3:3V

5:5V

L:鎖定

N:非鎖定

25::250um

90:900um



05:0.5m

10:1.0m

15:1.5m

X:其它

NO:

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC

X:其它
