產品描述：

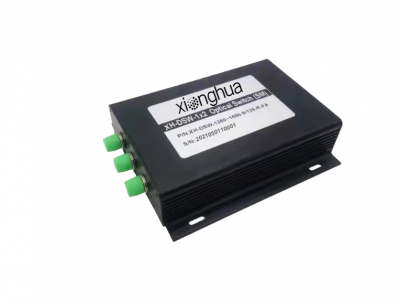

XH-DSW-1X2殼體光開關模塊是一種光路控制器件，有著控制光路和轉換光路的作用；可實現2路光信號輸入，選擇其中1路的信號輸出（支持雙向使用），模塊支持按鍵手動切換和RS-232串口指令控制。在光通信應用中具有重要作用。光開關主要應用于光傳輸系統中的多路光監控、LAN多光源/探測器自動換接，以及光傳感多點動態監測系統光測試系統中用于光纖、光器件、網絡和野外工程光纜測試；光器件裝調。
產品特點：
●低插入損耗、波長范圍寬
●低信道串?dāng)_、高穩定性、高可靠性
●支持手動按鍵切換與RS-232指令控制
●可選擇鎖定及非鎖定控制類型
參數指標：
參數 | 參數值 | |
型號 | XH-DSW-1X2 | |
插入損耗（dB） | 典型值：0.6 最大值：1.2 | |
波長范圍 | 800~1310 | 1260~1650 |
工作波長 | 850/980/1310 | 1310/1550/1625 |
回波損耗（dB） | 多模≥30 | 單模 ≥50 |
信道串?dāng)_（dB） | 多模≥ 35 | 單模 ≥55 |
偏振相關損耗（dB） | ≤0.05 | |
波長相關損耗（dB） | ≤0.25 | |
溫度相關損耗（dB） | ≤0.25 | |
重復性（dB） | ≤±0.02 | |
切換次數（Times） | ≥107 | |
切換時間 | ≤10 | |
傳輸功率（mW） | ≤500 | |
工作電壓（V） | 5 | |
工作溫度（℃） | -20~+70 | |
存儲溫度（℃） | -40~+85 | |
封裝尺寸 | (L)104.0×(W)120×(H)28±0.2mm | |
RS-232接口引腳：
管腳 | 類型（I/O） | 名稱 | 功能 |
2 | Input | RXD | 串口接收端 |
3 | Out | TXD | 串口發送端 |
5 | Power | GND | 公共地 |
1,4,6,7,8,9 | NC | NC | 空 |
訂購信息：XH-DSW-1X2-A-B-C-D
測試波長(A) | 光纖類型(B) | 開關類型(C) | 連接頭(D) |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 | L:鎖定 N:非鎖定 | FP:FC/PC FA:FC/APC SP:SC/PC LP:LC/PC X:其它 |
