ü 產品型號：ZXCAWS600

ü 產品品牌：Zxweather

ü 行業等級：專家科研級

ü 制造廠商：北京志信環科信息技術有限公司



基本描述

---

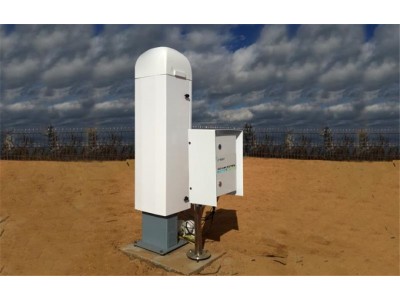

ZXCAWS600 云高儀是從地面向上空發射激光脈沖，通過接收大氣對此光脈沖的后向散射達到探測分析大氣在不同高度的組成成分，水汽成分對光的后向散射的貢獻很大，從而可以分析出云高信息。因其工作方式和產品的精密設計制造，使其在幾乎所有天氣條件下具有卓越的性能和可靠性。激光云高儀采用先進的單鏡頭設計，對低空大氣也表現出優良的性能。它不僅可以探測和分析得到三層云的數據，而且對降水期間的垂直能見度和云檢測也表現出良好的性能。激光的接收單元采用了目前先進的探測技術，達到了很高的探測精度，使其可以快速測量和檢測固態云底下的薄云層，具有一定的穿透性能。



典型應用

---

氣象業務行業觀測

航空機場氣象觀測

通用機場選址監測

海洋勘察、測繪

環保霧霾氣溶膠探測

物理大氣科學觀測



產品特點

---

數據準確性，誤差小，監測范圍大

采用第二代先進單鏡頭鏡片在低海拔地區也可以提供優良的性能

在各種天氣中可靠運行：在降水期間的垂直能見度及云檢測時保持卓越的性能

云報告范圍可達13公里、回波剖面全程可達15公里

基于功能強大的、可負擔得起的激光技術

模塊化設計易于安裝和維護

采用故障分析來進行廣泛的自我診斷

現場已經證明可在各種天氣條件下進行全天候（每天24小時/每周7天）全自動運行

來自世界領先制造商的最新技術 – 世界各地安裝基地超過5000個云高儀



系統組成

---

ZXCAWS600 云高儀由傳感器、數集采集系統、供電系統、機箱和安裝支架等組成。其中CL51型激光云高傳感器是系統核心部分，通過內置程序可以自動完成數據采集并將采集到的數據傳輸至數采器，數采器進行數據處理并可進行定時數據存儲。通過與數采器相連的微機上運行的相關軟件，可以將數采器內部存儲的定時數據卸載并進行處理，從而得到云高氣象數據。供電系統為監測站運行提供所需的能源。可以使用遠程GPRS或直聯方式，通過相關軟件獲取數據。其中激光云高傳感器包括發射單元和接收單元以及數據處理單元。它具有自動加熱吹風控制系統、窗口自動監測系統，安裝方便、維護簡單，可長期在野外應用，并可以自動探測云高。



技術指標

---

性能

測量范圍：0-15公里（CL31:0～7.5km）

測量精度：優于±1%或±5米

回波剖面范圍：0-15公里（0-49200英尺）

測量周期可編程：2~120秒

報告分辨率：5米/10英尺，單位可選

激光：InGaAs二極管，910mm

視力完全：Class 1M IEC/EN60825-1

報告數量

云擊（多達3層）及狀態信息

云擊、狀態和回波剖面

CL31和LD-40的仿真

天空條件（可選）

報告時間：6～120 s

工作環境

溫      度：-55°C-+60 °C (-67 °F-+140 °F)

相對濕度：0-100 %相對濕度

風      速：55 米/秒

輸入和輸出

供      電：100/115/230VAC±10%，50~60HZ 最大310W，包括加熱

輸      出：RS-232/RS-485/Modem
